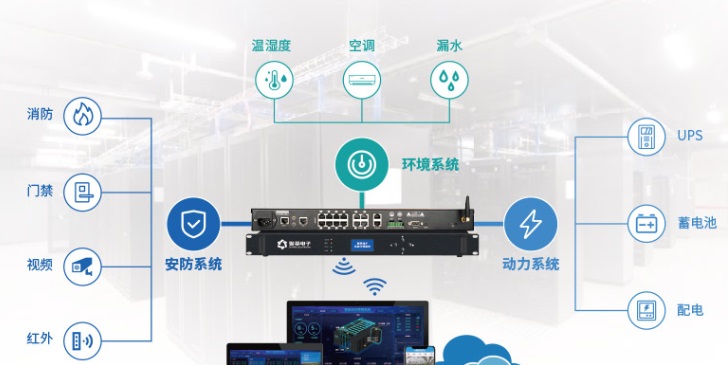

機房監控除了環境監控外，動力監控系統也是機房監控的重要系統。動力監控系統主要包括：供配電系統、配電柜、直流電源、ups系統、柴油發電機組、蓄電池組。 1、供配電監控 供配電監測系統主要由智能電量儀、電流互感器和智能型開關構成，其中每相電用一個電流互感器，監測電流的狀況采用互感器。供配電監控系統的監控內容主要包括對于機房的重要供配電開關，監視開關是否跳閘或斷電等狀態，對市電輸入柜Dj上的配電開關進行實時監測等。 2、配電柜監控 配電柜的電壓、電流、頻率等參數的監控主要依靠三相電量檢測儀來實現，通過電量儀自帶的信號傳輸至多設備驅動板與集中管理服務器相連，實現實時的電壓電流監控。其監控內容是對電力運行24小時實時監測；對重點開關分合狀態，結合高低壓母排、高壓刀匣、進線開關重點部位溫度信號，全方位監控配電柜電氣設備安全等。同時，可提供故障告警的準確定位，提高響應效率。 3、直流電源監控 直流電源監控可實時監測直流饋電輸出的電壓、電流；各饋電輸出開關狀態、熔斷器狀態、絕緣狀態和防雷器狀態；充電機的均充及充電模塊狀態；合閘、控制母線電壓；控制母線及饋線接地狀態；充放電電流及交流電源狀態等電源參數。同時，通過CAN/RS485接口實現“四遙”功能，實現無人值守。 4、ups監控 ups監測主要是用ups監控協議模塊監測upsS的工作狀態和運行參數 ，采用ups提供遠程監控通訊接口與完整準確的通信協議的基礎上，實時地監視ups整流器、逆變器、電池、旁路、負載等各部分的運行狀態與參數。監測參數包括： 1）模擬量:輸入相電壓，輸出相電壓，旁路相電壓，輸入相電流，輸出相電流，旁路相電流，電池電壓，電池電流，系統頻率，系統負載，電池后備時間。 2）數字量:輸出電壓超范圍，電池工作模式，旁路工作模式，電池電壓高，電池電壓低，系統報警，系統暫停，電池電壓低報警，旁路電壓超限，主電壓超限。 5、柴油發電機組監控 通過柴油發電機組自身智能接口與協議獲得柴油發電機組運行參數,通過智能接口接入嵌入式服務器進行數據采集，并將采集到的數據通過網絡發送至核心監控服務器進行數據處理、分析和聯動設置，核心監控服務器將分析后的數據進行統一監管。 柴油發電機組監控的監控內容主要有：全面監控柴油發電機組的運行狀態（潤滑油油壓高、潤滑油油壓低、水溫高、過載、充電器故障等）及實時監測的工作參數（輸出電壓、輸出電流、輸出頻率、潤滑油油壓、潤滑油油溫、啟動電池電壓、輸出功率、油箱液位、轉速、水溫等）。 6、蓄電池監控 通過加裝蓄電池檢測儀與每節電池進行連線監測，多臺蓄電池檢測儀通過RS485智能接口及通訊協議采用總線方式將信號接入監控服務器（或串口服務器，由串口服務器將數據上傳至監控服務器），由監控平臺軟件進行蓄電池的實時監測。 蓄電池監控的監控內容主要包括：測量單體電池的電壓、內阻及溫度；以及電池組總電壓、電池充放電電流，環境溫度等，并實時向監控中心報告電池運行情況。 可以說，動力監控系統的正常工作是維護整個機房正常工作的基礎，在建設時應當充分考慮到其實用性、可靠性、安全性、穩定性，才能建立安全、穩定的機房監控系統。
|
