　　主要包括：配電柜、開關、UPS、電源防雷器、直流電源、柴油發電機組等。
　　1、配電柜：監測一級、二級交流配電柜的主回路和各分回路的各種參數如電壓、電流、頻率、有功功率、功率因數、無功功率、視在功率等。
　　2、開關：監測各級回路的開關狀態。
　　3、UPS：監測輸入/輸出電壓、電流、頻率、功率，蓄電池組的電壓、后備時間、溫度等參數，整流器、逆變器、電池、旁路、負載等部件的狀態。
　　4、電源防雷器：監測電源防雷器的工作狀態，對防雷器被雷擊或浪涌破壞進行實時的記錄和報警通知。

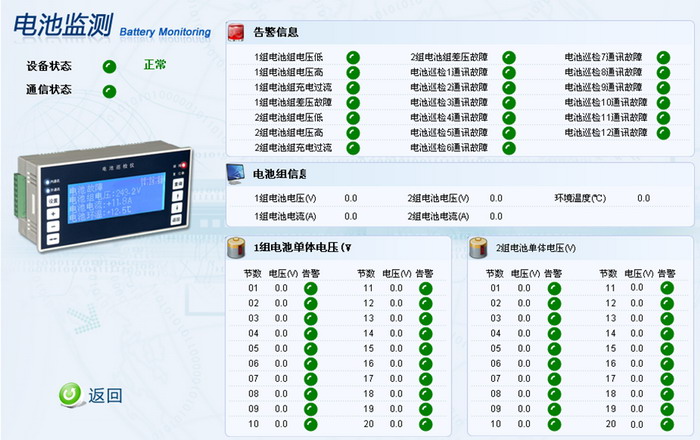

　　5、直流電源：監測輸入市電狀態，各部件的狀態及參數，監測蓄電池組的電壓、電流、溫度、容量等參數。

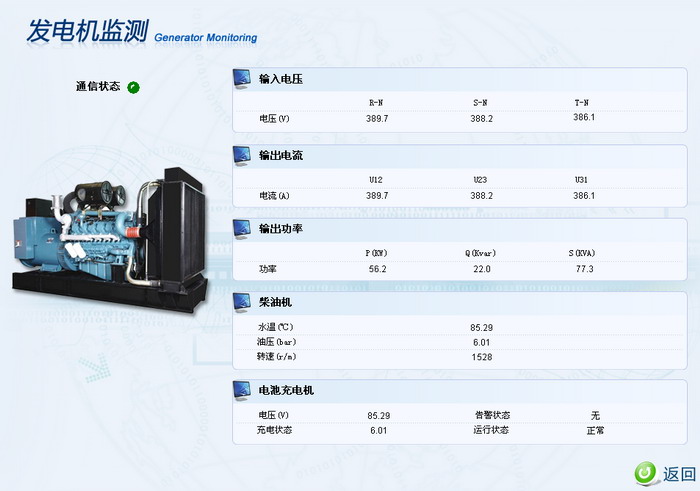

　　6、柴油發電機組：監測發電機組運行狀態以及輸出電壓、電流、頻率、水溫、油位、油壓等參數，控制發電機組的啟停。

UPS

蓄電池

PDU

ATS

配電

發電機

防雷器

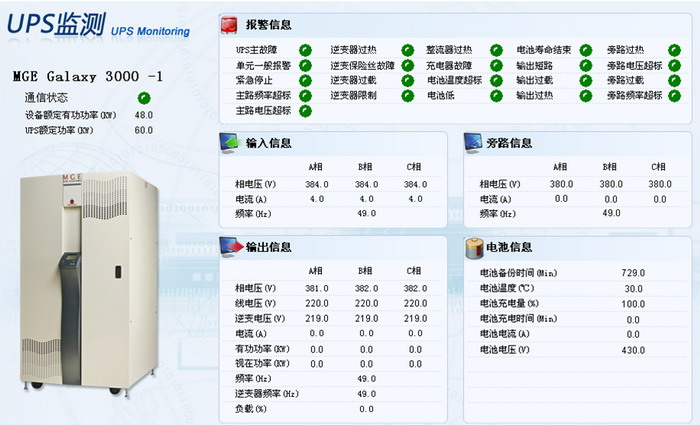

　　UPS監控系統

　　功能要求
　　各機房內UPS進行監測。

　　解決方案
　　系統能夠通過UPS系統提供的通訊接口（RS232或RS485）取得UPS和蓄電池的實時參數如：輸入電壓、輸入頻率、輸入電流、輸出電壓、輸出頻率、輸出電流、輸出功率、機箱溫度、電池電壓、電池充電程度（后備時間）等；

　　取得UPS和蓄電池的工作狀態：旁路工作狀態、在線狀態、電池供電狀態、電池充電狀態等（需要根據UPS所提供的協議）；

　　取得報警信息：輸入越限報警、輸出過載報警、電池異常報警、整流器故障報警、逆變器故障報警等（需要根據UPS所提供的協議）。

　　提供該UPS的串口通信數據協議后，可使用1套UPS軟件模塊實現（需根據協議做相應開發）一臺UPS設備的監測。

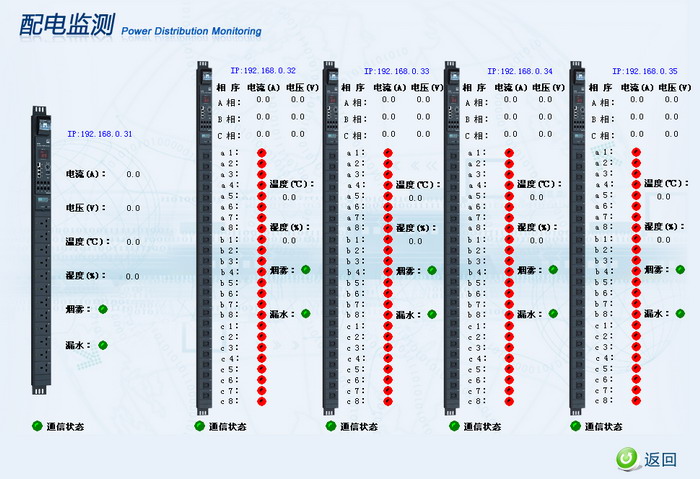

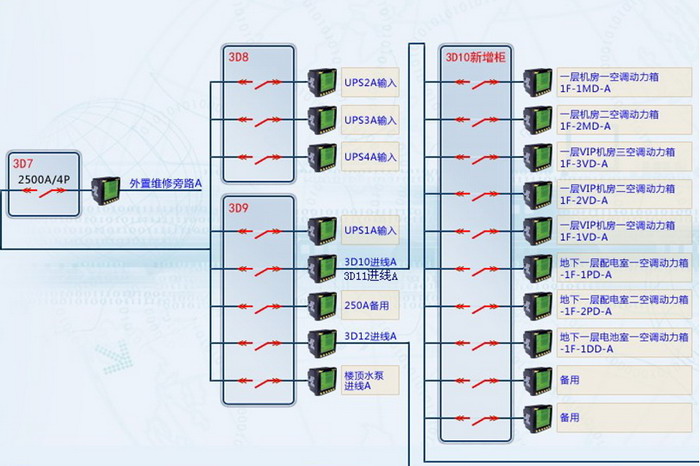

　配電參數監控

　　功能要求
　　實時監測市電總輸入：三相電壓、三相電流、遙信開關狀態，缺相、過壓、低壓告警。
　　實時監控各配電柜的輸出：各負載開關的狀態（提供輔助干接點）、重要負載電流。

　　解決方案
　　MCB軟件模塊（需要硬件支持）設有交流電壓、交流電流、直流電壓、直流電流監測接口電路，可分別檢測電壓、電流、功率、頻率。組成對主供電交流電源的入口電源電壓檢測，三套三相電壓檢測手段，可診斷出主供電系統三相電源的斷相、跳閘、接觸不良、保險熔斷、欠壓、過壓及三相電壓不平衡等故障。

　　分別測出交流三相電源的輸出電流和零序電流（供電電流采用互感器的工作方式）一旦發生供電電流嚴重過流時，則呼叫管理中心進行設備告警。采用通用輸入模塊對電源的空開的開關狀態進行實時檢測，空開開關一旦關閉馬上上報到監控中心通知管理人員，以便維護人員第一時間進行處理。機房內的電壓、電流變送器和通用輸入模塊，通過485總線的方式接入監控主機，以實現集中統一的監測。

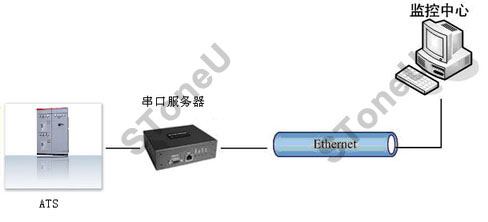

　　示意圖如下：
